在石油化工领域，玻璃钢（FRP）防爆风机的设计、选材及工艺需严格满足易燃易爆、强腐蚀、高温高压等极端工况要求。以下是针对该领域的特殊需求及解决方案的详细分析：

一、核心特殊需求

1. 防爆性能

标准合规：

必须符合 ATEX 2014/34/EU（欧盟）、NFPA 497（美国）或 GB 3836（中国）防爆标准。

防爆等级通常要求 Ex d IIB T4（气体防爆）或 Ex tD A21 IP65 T130℃（粉尘防爆）。

结构设计：

风机外壳采用 加厚FRP层+金属嵌件 结构，确保机械强度并防止静电积聚。

叶轮与壳体间隙需＞0.1mm/mm叶轮直径（防止摩擦火花）。

2. 耐腐蚀性

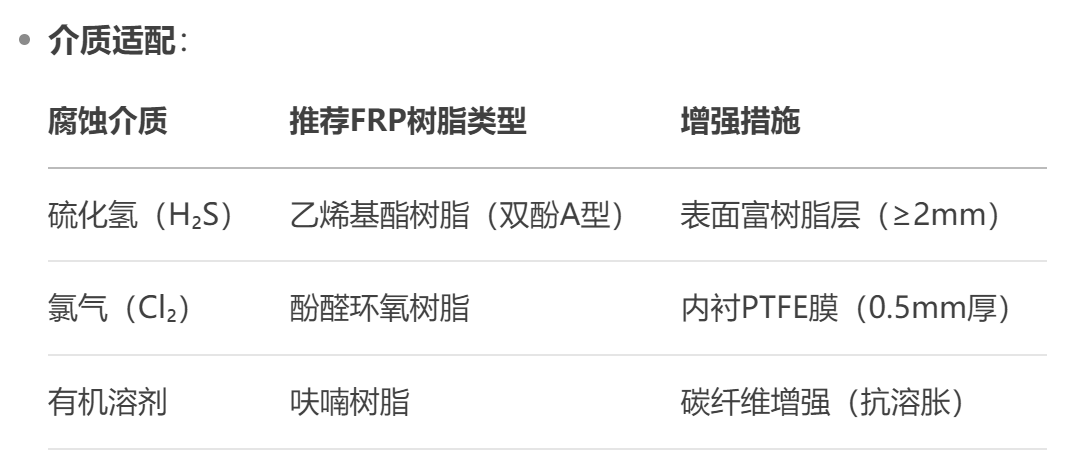

3. 高温高压适应性

温度范围：

短期耐温需达 180℃（常规FRP风机为120℃），通过添加 陶瓷微珠填料 降低热膨胀系数。

压力等级：

需承受 -20kPa~+15kPa 压力波动，采用 环向缠绕+轴向布层 的复合铺层设计（爆破压力≥2倍工作压力）。

二、关键设计优化

1. 防静电与导电通路

静电消散：

在FRP中加入 碳纳米管（0.5%~1%） 或表面涂覆 导电漆（表面电阻＜10⁶Ω）。

金属部件（如轴套）需与接地系统可靠连接（接地电阻＜4Ω）。

2. 结构强化

金属-FRP复合结构：

轴承座、法兰等受力部位采用 304SS内嵌+FRP包覆，兼顾防腐与强度。

叶轮动平衡：

精度等级需达 G6.3级（ISO 1940），避免共振引发结构疲劳。

3. 密封与防泄漏

轴封方案：

优先选用 双端面机械密封+氮气缓冲系统（泄漏率＜0.5ml/min）。

腐蚀性极强工况可采用 磁力耦合传动（无动密封）。

三、工艺与质量控制

1. 制造工艺

层压工艺：

采用 真空辅助成型（VARTM），确保树脂浸润率＞95%，孔隙率＜0.5%。

后固化处理：

80℃×8h + 120℃×4h阶梯固化，提升交联度（巴氏硬度≥45）。

2. 检测标准

防爆验证：

通过 火花试验（IEC 60079-0）和 表面温度测试（T4组别≤135℃）。

无损检测：

超声波探伤（UT）检测分层缺陷，红外热成像排查局部过热风险。

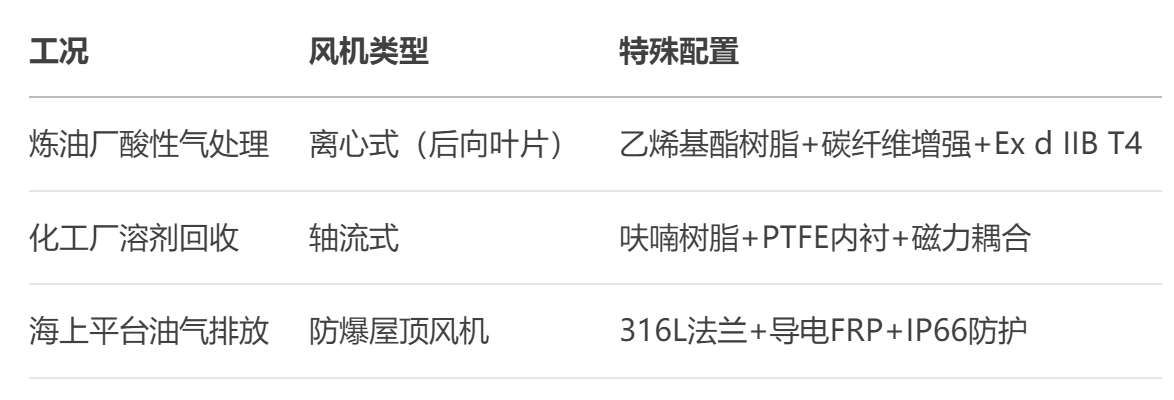

四、应用场景与选型

五、运维要点

定期检查：

每月测量 接地电阻，每季度用 高频火花检测仪 检查FRP层针孔。

清洗规范：

禁用金属刷，建议 5%草酸溶液+高压水枪（≤50℃） 清洗。

六、行业痛点解决方案

问题：FRP风机在含Cl₂环境中寿命不足2年

对策：改用 Halar（ECTFE）内衬 + 增加 牺牲阳极保护，可延长至5年以上。

问题：叶轮在高温下变形

优化：采用 PPS（聚苯硫醚）纤维增强，耐温性提升至200℃。

通过上述针对性设计，玻璃钢防爆风机在石油化工领域的MTBF（平均无故障时间）可从常规的8000小时提升至20000小时以上。选型时需提供详细的介质成分、浓度及操作参数，以确保定制化适配。
